CBM应用范围

CBM系统的应用对象为采用超声流量计或涡轮流量计和流量计算机为主要计量设备的气体类计量管路。该类计量管路普遍使用在各个省市计量门站，各个大型国家级LNG的天然气分输站，以及西气东输干线、支线的输气站。

每个计量回路中通常包含如下计量设备：

–温度变送器

–压力变送器

–超声流量计

–色谱分析仪

–流量计算机

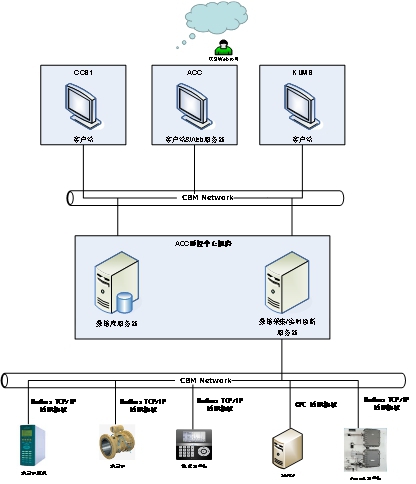

CBM系统对以上设备的运行状态进行实时监测和监视。

 CBM基本功能

计量远程诊断系统，可对各分输站计量系统进行诊断和监控，建立实时/分析数据和报警记录的数据库系统，并通过生产的各类报表、报告及趋势图，及时发现并解决计量系统出现的异常情况，确保分输站计量准确、可靠，切实提高公司计量管理水平。主要功能及要求如下：

•实时数据采集、数据处理；

•历史数据存储与分析；

•维护软件的操作终端；

•快速访问现场计量设备；

•实时和随机核查现场计量系统；

•获得现场设备的运行信息及设备运行趋势曲线；

•回路诊断结果自动提示；

•按JJG1030《超声流量计》检定规程进行超声流量计声速核查；

•关键诊断参数实时/历史趋势显示；

•自动生成计量回路核查报告、流量核查报告以及声速核查报告；

•通过专用软件远程监控各种关键参数的数据更新和仪表运行状态的记录及分析工作；

•分析流量计的运行和报警数据；

•可兼容各品牌产品，实现对已投用所有贸易流量计远程监视、诊断；

•可容纳涡轮流量计数据上传，并对数据进行存储、显示。

•预留接口以方便扩展新增的计量设备等。
